超高解像度・5眼カメラは真下（1台）と斜め方向（4台）、合計5台のカメラで同時に撮影が可能
3軸ジンバル・5眼カメラ（オブリークカメラ）
オブリークカメラの利用分野は、都市モデル、景観シミュレーション、構造物や急傾斜面の測量、建設現場、事故現場と災害状況の確認、鉄塔や電線離隔の調査、構造物ひび割れ調査、亀裂橋梁などのインフラの維持管理や、リアルに表示したモデルをバックグランドにして、AR・VRで活用されています。
低空で飛行するドローンのオブリークカメラは、より高解像度の斜め写真を撮影できます。ビル壁面の下部に対して、ゆがみの少ないモデルを作成し、市販のSfMソフトウェアで3Dマップを構築できます。

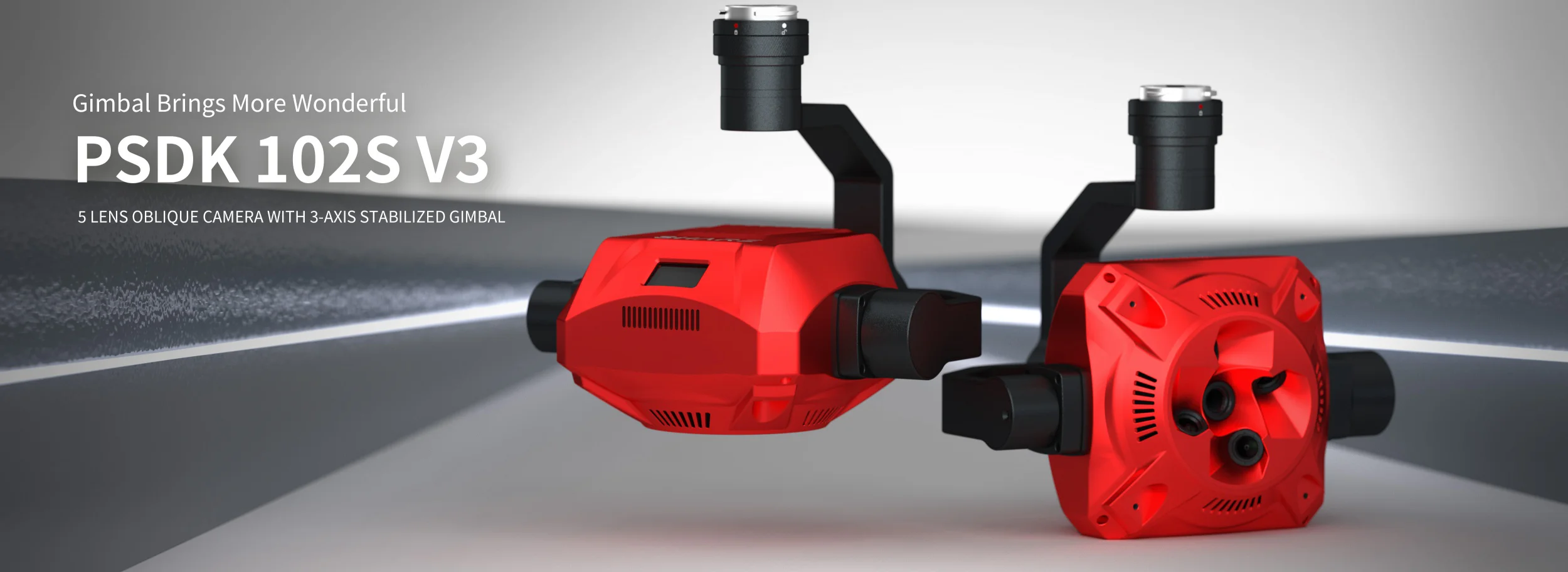

オブリーク５眼カメラ PSDK 102S V3について
怒江リス族自治州の奥深くまで潜り込み、SHARE社のパートナーは高高度の険しい地形をマッピングするという困難な課題を克服しました。最先端のPSDK 102S V3とDJI M300 RTKドローンを駆使し、変化に富んだ気候と険しい地形を航行し、15平方キロメートルのエリアで前例のないデータ精度を達成しました。困難な地形における将来のデジタルマッピングと3D再構築への道を切り開くSHARE社の取り組みをビデオでご覧ください。
主な成果：
- 平均解像度1.5cmの高精度データ収集
- 複雑な地形の3D再構築に成功
- 気象と地形の課題を克服する革新的な戦略
- 特殊な機器と技術による効率性の向上
このプロジェクトは、私たちの技術力の高さを示すだけでなく、困難な環境における測量効率とデータ品質の新たなベンチマークを確立しました。
本プロジェクトの検証結果については、以下のサイトをご覧ください。
https://www.shareuavtec.com/NewsDetail/4769051.html
5眼カメラは安定性を高めるだけでなく複数の方向から撮影可能です。

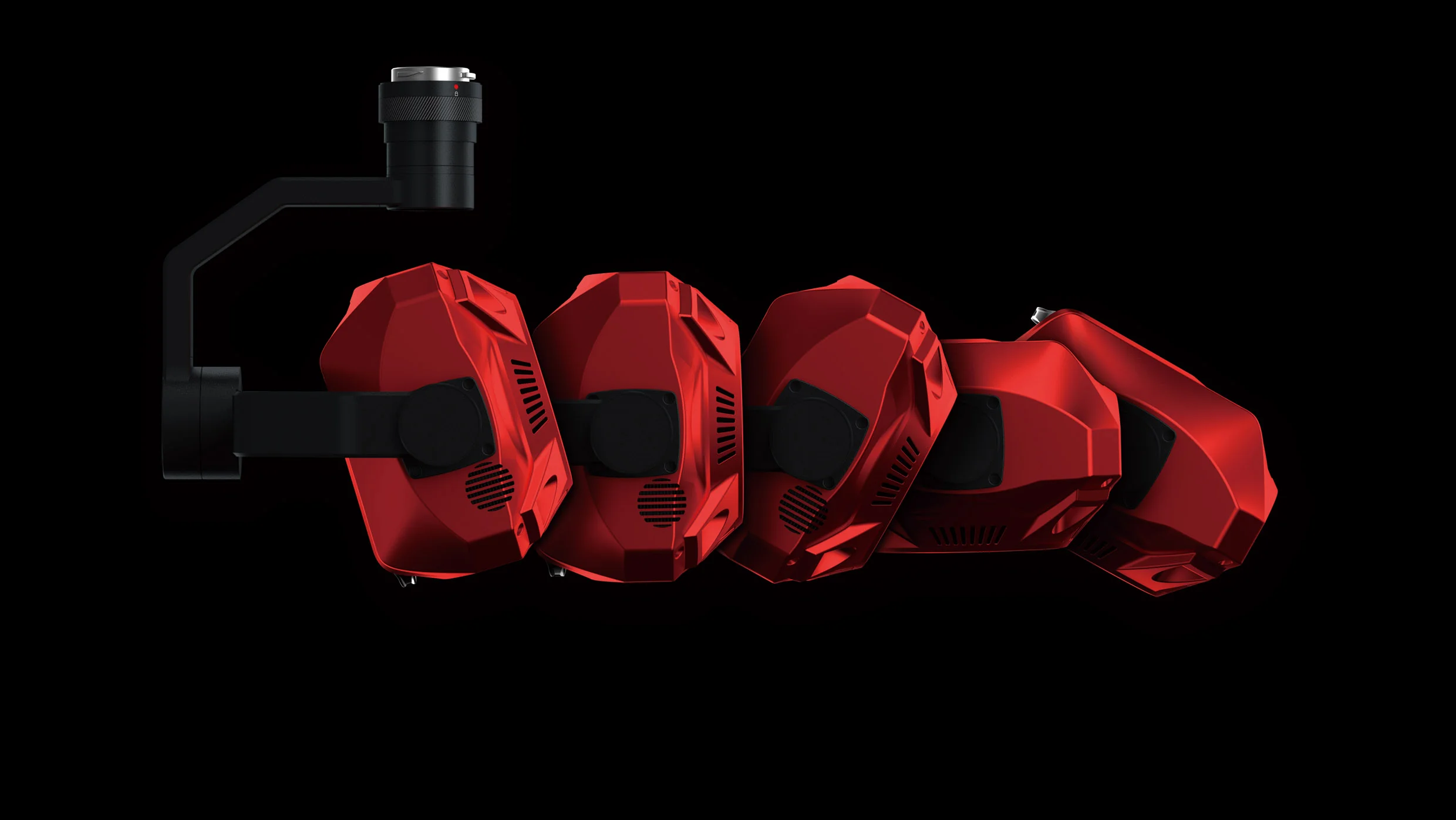

3軸ジンバルはカメラの安定性を確保し、元のデータと計算した空中三角測量の間で高いオーバーラップを実現します。ピッチングの角度は180度以内で自由に調整でき、斜め撮影で取得したデータを詳細を見ることができます。
オブリーク５眼カメラ PSDK 102S V3の仕様
| モデル名 | PSDK 102S V3 |
|---|---|
| サイズ | 120x120x83mm(ジンバル無し) 、171x192x185mm(ジンバルあり) |
| 重さ | 600g(ジンバルなし) 、1,100g(ジンバルあり) |
| IP保護等級 | IP5X |
| 対応UAV機種 | DJI M300 (M350) RTK, 他の固定翼、マルチローター、VTOL |
| 操作温度 | -10℃～40℃ |
| 保管温度 | -20℃～50℃ |
| 絶対精度 | 平面 3cm、高さ 5cm、GSD=3cm |
| 飛行速度 | 15m/s、オーバーラップ（正面80%、側面70%） |
| カメラ電圧 | 外部電源 DC 12-50V |
| カメラ取付 | DJI Skyportまたは汎用インターフェース |
| カメラの数 | 5台 |
| 有効ピクセル数 | 単一レンズ≥ 25MP、 ＞125MP（合計） |
| センサーサイズ | 23.1×15.4mm (APS-C) |
| ピクセルサイズ | 3.76μm |
| 画像サイズ | 6144x4096ピクセル |
| データ保存 | 写真、POSファイル（GPS情報）、カメラ・パラメーター情報 |
| 焦点レンズ | オブリークカメラ: 35mm、垂直カメラ: 25mm |
| オブリークカメラの角度 | 45° |
| ISOインターバル | 50-200/50-400/50-640/50-800/50-1000/50-1600 |
| シャッター速度 | 1/500, 1/640, 1/800, 1/1000, 1/1250 |
| レンズ絞り構造 | F5.6 |
| データ容量 | ストーレッジモジュール・取付取外し可能、 1280GB |
| 撮影間隔 | ≥0.5S |
| パラメータ調整 | ISO調整、ホワイトバランス、カラーモード、シャッター速度、他のパラメータ；DJI Pilotでパラメータ変更可能 |
| データ保存 | データリード・モジュールで、コピー速度は最大300Mb/s |
| 操作モード | フライトコントロールトリガー、アイソメトリックトリガー、アイソクロナストリガー |
| 安定化システム | 3軸ジンバル（ピッチ、ロール、ヨー） |
| 装着方法 | DJI製X-Portインターフェイスで取外し可能、他UAVには汎用アダプタを使用 |
| ジンバル回転範囲 | ピッチ：-120°～+50°、ロール：±45°、ヨー：±160° |
その他のオブリークカメラ

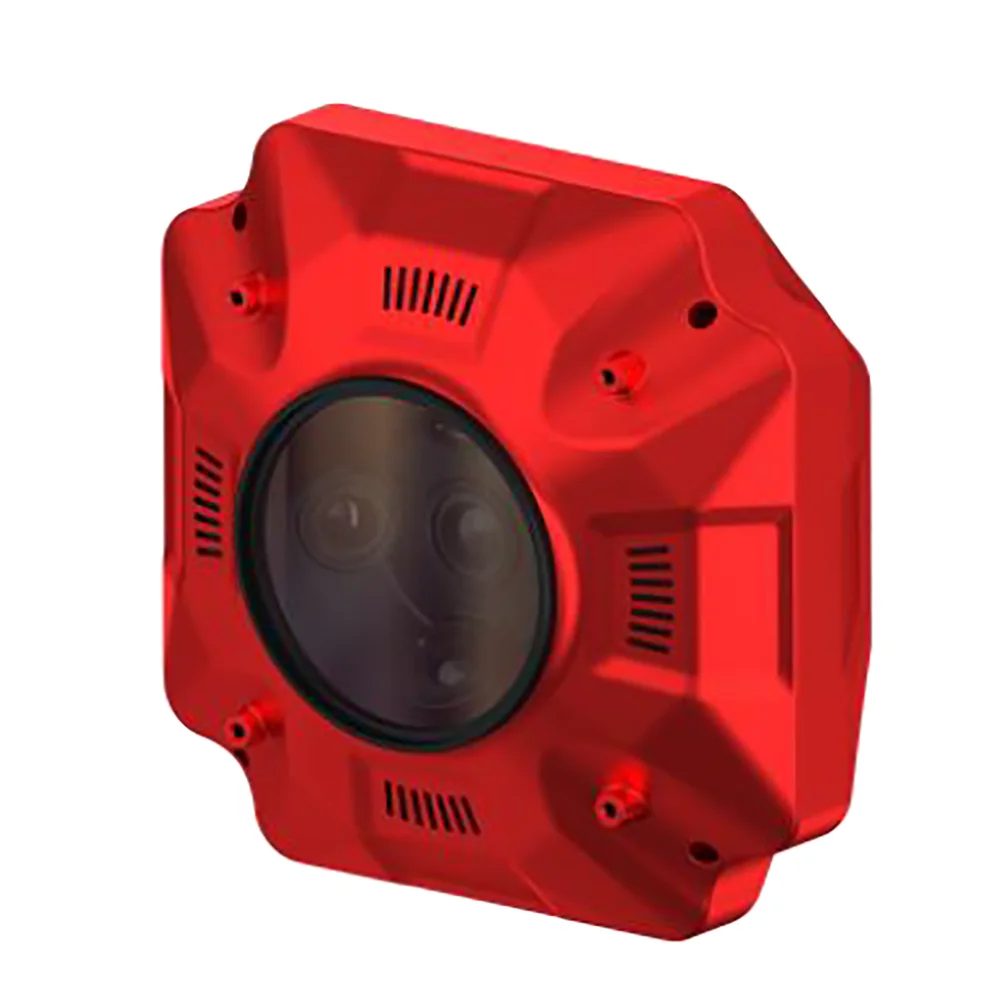

（1）DJIジンバル対応 高解像度SHARE 203S PRO
より高精度のオブリーク5眼カメラ、SHARE 203S PROについて
主な仕様：
- レンズ：56mm x 4式 + 40mm x 1式
- 画素数 45MP／式（合計：225MP）
- 重量：830g(ジンバルなし) 、1,260g(ジンバルあり)
- 対応UAV機種：DJI M300 (M350) RTK, 他の固定翼、マルチローター、VTOL
（2）ジンバル非対応 低価格SHARE 102S PRO V2
ドローンに直接搭載・オブリーク5眼カメラ、SHARE 102S V2について
主な仕様：
- レンズ：35mm x 4式 + 25mm x 1式
- センサーサイズ： 23.5×15.6mm (APS-C)
- 画素数 24MP／式（合計：120MP）
- 重量とサイズ：880g(ジンバルなし)、150x150x115mm
- ドローン電源 DC 12-48V(手動・自動で電源on/off)
